Mitsubishi SCM60ZS-W

Beschreibung

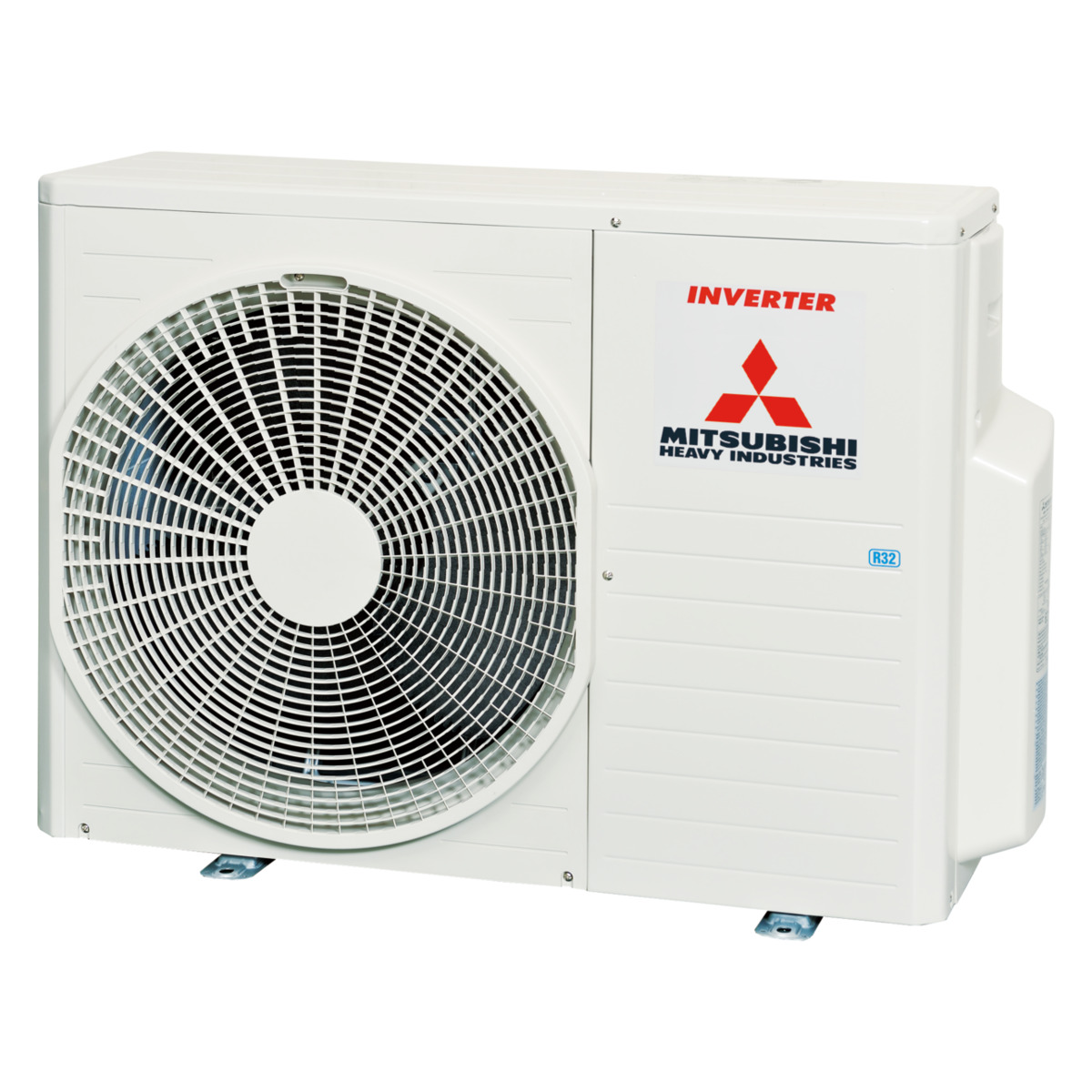

Außengerät SCM60ZS-W mit 6 kW Nennkühlleistung und 6,8 kW Nennheizleistung, bis zu 3 Split-Klima-Innengerät(e) anschließbar, mit Kältemittel R32 vorgefüllt.

Das Außengerät gehört zu folgender Serie (ggf. Zugehörigkeit zu mehreren Serien möglich): SX-Serie. Die SX-Serie ist ein Multisplit-System zum Kühlen und Heizen. Die Außengeräte sind kompakte, reversible Luft-Luft-Wärmepumpen mit stufenloser Leistungsregelung durch Invertertechnologie. Der Kühlleistungsbereich der SX-Serie reicht bei Außengeräten mit Kältemittel R32 von 3 – 10 kW, der Heizleistungsbereich von 4 – 10,5 kW.

Geräteaufbau

Das Außengerät besteht aus folgenden Komponenten:

• Selbsttragendes Gehäuse mit verzinktem Grundrahmen und leicht zu entfernenden, einbrennlackierten Paneelen
• Verflüssiger aus Kupferrohr mit aufgepressten, beschichteten Aluminiumlamellen und definierter Flüssigkeitsunterkühlung
• 1 Verdichter
• Expansionsventil(e)
• Kapillarrohre
• 4-Wege-Umschaltventil
• Absperrventile
• Sammler
• Filter
• Flüssigkeitsabscheider

Das anschlussfertige Außengerät ist für die Außenaufstellung vorgesehen und werkseitig mit dem Kältemittel R32 vorgefüllt. Der Kältekreis ist druckgeprüft, auf Leckage getestet, getrocknet, evakuiert und fertig vorgefüllt mit Kältemaschinenöl M-MB75.
Eine Clear-Fin-Beschichtung schützt den Wärmeübertrager vor Korrosion.
Jedes Innengerät wird mit einer separaten Kältemittelleitung an das Außengerät angeschlossen. Jeder Kältemittelanschluss am Außengerät ist mit einem separaten Expansionsventil ausgestattet. Dadurch kann die Kühlleistung der angeschlossenen Innengeräte individuell geregelt werden.

Steuerung und Regelung

Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung. Durch diese Leistungsoptimierung werden Energieverbrauch und damit Betriebskosten reduziert.
Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Verflüssigungstemperatur. Ein Winterbetrieb ist in der Betriebsart Heizen bis zu einer Außentemperatur von -15 °C und in der Betriebsart Kühlen bis -15 °C serienmäßig gewährleistet. Die Mikroprozessor-Regelung arbeitet vollautomatisch und Anlagen optimierend. Das Außengerät kommuniziert über einen Industriebus mit dem angeschlossenen Innengerät. Stromsensor, Noise Killer, Spark Killer, Ölrückführung und automatische Abtausteuerung sind vorhanden. Die elektrische Verbindung zwischen Innen- und Außengerät ist 4-adrig.
Ein Silent-Mode-Betrieb kann über die Fernbedienung des Innengeräts zeitabhängig programmiert werden und sorgt für einen schallreduzierten Betrieb.

Besondere Merkmale

• Platzsparende Aufstellung mit einer Stellfläche von 0,27 m²
• Anzahl anschließbarer Innengeräte (max.) 3 Stk
• Schallreduzierter Betrieb möglich (Silent-Mode)
• DC-Ventilatormotor ermöglicht ausgezeichnete Energieeffizienz
• Kältemittelleitungslänge (gesamt, max.): 40 m

Technische Daten

Leistungsdaten

Nennkühlleistung/Nennheizleistung | 6 / 6,8 kW
Kühlleistung, min./max. | 1,7 / 7,5 kW
Heizleistung, min. | 1 kW
Heizleistung, max. | 7,8 kW
Anschließbare IGe Anzahl, min./max. | 2 / 3 Stk
Anschlussleistung IGe, min./max. | 6 / 11 kW
Nominale Effizienz EER/COP, Kühlen/Heizen | 4,55 / 4,86

Produktinformation

Marke | Mitsubishi Heavy Industries
WEEE-Registrierungsnummer | 67164993
Gewicht netto | 48,5 kg

Angaben gemäß Ökodesign-Richtlinie

Anschließbare IG-Kombination (Anz. Typ) | 3x SRK20ZSX-WF
Energieeffizienzklasse Kühlen/Heizen | A+++ / A++
Saisonale Effizienz SEER/SCOP, Kühlen/Heizen | 8,8 / 4,6
Saisonale Effizienz Pdesignc/Pdesignh, Kühlen/Heizen | 6 / 4,7 kW
Energiebedarf Kühlen/Heizen, jährlich | 239 / 1.430 kWh/a

Einsatzbereich

Einsatzgrenze Temperatur TK, Kühlen, min./max. | -15 / +46 °C
Einsatzgrenze Temperatur TK, Heizen, min./max. | -15 / +24 °C

Elektrische Daten und Anschlüsse

Spannungsversorgung | 230 V / 1 Ph / 50 Hz
Leistungsaufnahme Kühlen, Nenn | 1,32 kW
Leistungsaufnahme Kühlen, min./max. | 0,43 / 2,28 kW
Leistungsaufnahme Heizen, Nenn | 1,4 kW
Leistungsaufnahme Heizen, min./max. | 0,32 / 2,80 kW
Betriebsstrom, Nenn, Kühlen/Heizen/Anlaufstrom | 5,8 / 6,1 / 5 A
Absicherung, min. (Charakteristik) | 16 A (träge)
Kabel, Stromleitung, min. | 3×1,5 mm²
Kabel zw. Außen-/Innengerät, min. | 4×1,5 mm²
Schutzart | IP X4

Einsatzbereich Leitungen

Kältemittelleitungslänge gesamt, max. |  40 m
Höhendifferenz AG höher IG, max. | 15 m
Höhendifferenz AG tiefer IG, max. | 15 m

Kältekreislauf

Kältemittel Typ/GWP | R32 / 675
Kältemittel-Vorfüllmenge | 1,8 kg
Kältemittel-Vorfüllmenge f. Leitungslänge | 40 m
Anzahl Verdichter | 1 Stk
Kältemaschinenöl Typ | M-MB75
Kältemaschinenöl Menge | 0,45 l

Ventilator

Anzahl Ventilatoren | 1 Stk
Luftvolumenstrom Kühlen/Heizen, max. | 2.460 / 2.460 m³/h

Schallangaben

Schalldruckpegel Kühlen/Heizen | 50 / 52 dB(A)
Schalldruckpegel Kühlen, Silent | 43 dB(A)
Schalldruckpegel Heizen, Silent | 44 dB(A)
Schallleistungspegel Kühlen/Heizen | 62 / 64 dB(A)

Abmessungen

Korpus mit Teilen (HxBxT) | 640x915x290 mm

Anschlüsse

Anzahl Anschlüsse Flüssigkeitsleitung | 3
Durchmesser Flüssigkeitsleitung (metr./Zoll) | 6 mm / 1/4″
Anschlusstyp Flüssigkeitsleitung | Bördelanschluss
Anzahl Anschlüsse Saugleitung | 3
Durchmesser Sauggasleitung (metr./Zoll) | 10 mm / 3/8″
Anschlusstyp Sauggasleitung | Bördelanschluss

Bezugsdaten für Außengerät

Kühlen
Trockenkugeltemperatur | +35 °C TK
Feuchtkugeltemperatur | +24 °C FK
Standard | ISO 15042-T1

Heizen
Trockenkugeltemperatur | +7 °C TK
Feuchtkugeltemperatur | +6 °C FK
Standard | ISO 15042-H1

Bezugsdaten für Schalldruckpegelmessung

Abstand zw. Mikrofon u. Außengerät | 1,0 m

Normen, Richtlinien und Anforderungen

• Das Produkt ist CE-zertifiziert und entspricht den Anforderungen der in der Konformitätserklärung aufgelisteten Richtlinien und Normen.
• Das Produkt ist Eurovent-zertifiziert.
• Das Produkt erfüllt die Anforderungen der Ökodesign-Richtlinie. Download der Leistungsdaten unter: www.s-klima.de/oekodesign.
• Das Produkt erfüllt die Anforderungen gemäß Wasserhaushaltsgesetz (außerhalb von Wasserschutzgebieten, unterhalb der Bagatellgrenze).
• Das Produkt erfüllt die Anforderungen des Qualitätssiegels Raumklimageräte des FGK. Download unter: www.s-klima.de/downloads.
• Das Produkt wurde in Großserienfertigung gemäß ISO 9001 produziert.
